Introduction
La pollution photochimique (ou photo-oxydante) devient un sujet préoccupant depuis ces dernières décennies. À titre d’illustration, dans l’hémisphère Nord, le niveau de fond de l’ozone troposphérique, le principal des photo-oxydants, depuis la fin du XIXe siècle a plus que quadruplé en passant d’environ 10 ppb en 1874 à 50 ppb actuellement [1, 2]. Cette pollution photochimique correspond au développement dans la troposphère d’une série de photo-oxydants, issus de mécanismes physico-chimiques complexes. Ces mécanismes sont le transport-diffusion, les processus de déposition et les transformations chimiques des espèces émises dans l'atmosphère. Dans l’objectif d’évaluer l’impact sur la qualité de l’air de mesures politiques de réduction des émissions, il est indispensable de tenir compte de l’ensemble des paramètres cités ci-dessus. Seuls les modèles mathématiques tridimensionnels de pollution photochimique intègrent tous ces paramètres et tentent de représenter numériquement les processus physico-chimiques qui contrôlent les teneurs en espèces troposphériques. La qualité d’un modèle passe par la paramétrisation des équations mais également par la qualité des données d’entrée. Parmi les données d’entrée à bien documenter, se trouvent les inventaires des émissions de polluants primaires, essentiellement COV et NOx. Un bon inventaire est d’autant plus important qu’il constitue la base pour réaliser des scénarios d’émissions afin d’évaluer des stratégies de contrôle de rejets atmosphériques. Ce qui signifie que les résolutions spatiale et temporelle, par espèce chimique et par catégorie d’activité, doivent être très affinées et d’une grande fiabilité.
C’est sur la méthodologie d’élaboration d'un cadastre d’émissions, adaptée aux besoins des modèles photochimiques, que cet article se focalise. Il présente, tout d’abord, la géographie du domaine étudié puis la méthodologie et les hypothèses utilisées pour élaborer cet inventaire. Il faut préciser que ce document n’a pas pour vocation d’analyser et critiquer le modèle d’inventaire d'émissions utilisé.
La finalité de ce cadastre d'émissions est d’alimenter un modèle photochimique, l'Urban Airshed Model Variable-grid (UAM-V), qui sera appliqué sur deux épisodes de pollution par l’ozone ayant eu lieu sur quelques jours, en semaine, en juin 1995 et juin 1999 sur le domaine lyonnais. Cet aspect constitue le premier des deux volets de cet article. L’étude sur la modélisation photochimique fait l’objet du second volet et s’intitule : « Mise en œuvre de scénarios de modification des émissions automobiles sur deux épisodes de pollution par l’ozone ».
‑
|
Abbréviations |
|
• CB-IV : Carbon-Bond mechanism IV. |
|
• CETE : Centres d'études techniques de l'équipement. |
|
• CH4 : méthane. |
|
• CITEPA : Centre interprofessionnel technique d’études de la pollution atmosphérique. |
|
• CL : conditions limites (Boundary Conditions – BC). |
|
• CO : monoxyde de carbone. |
|
• COA : capacité oxydante de l’atmosphère (Oxidant Capacity of Atmosphere – OCA). |
|
• COPERT : COmputer Programme to calculate Emissions from Road Transport. |
|
• COURLY : Communauté urbaine de Lyon. |
|
• COV : composés organiques volatils (Volatile Organic Compounds – VOC). |
|
• COVNM : composés organiques volatils non méthaniques. |
|
• DRIRE : Direction régionale de l’industrie, de la recherche et de l’environnement. |
|
• ELO : Étude lyonnaise de l’ozone. |
|
• EMITRA : EMIssion TRAfic. |
|
• FSH : Fonds de soutien aux hydrocarbures. |
|
• GSP : grande source ponctuelle. |
|
• HCR : hydrocarbures réactifs (Reactive HydroCarbon-RHC |
|
• HONO : acide nitreux. |
|
• IFP : Institut français du pétrole. |
|
• IGN : Institut géographique national. |
|
• INSEE : Institut national de la statistique et des études économiques. |
|
• LIDAR : LIght Detection And Ranging. |
|
• NO : monoxyde d’azote. |
|
• NO2 : dioxyde d’azote. |
|
• NOx : oxydes d’azote (NO + NO2). |
|
• O3 : ozone. |
|
• OH• : radicaux hydroxyles. |
|
• PAN : peroxy acétyl nitrate. |
|
• PL : poids lourds. |
|
• PRQA : Plans régionaux pour la qualité de l’air. |
|
• RO2 : radicaux peroxyles. |
|
• SAIMM : Systems Applications International Mesoscale Model. |
|
• SNAP : Selected Nomenclature for Air Pollution. |
|
• SO2 : dioxyde de soufre. |
|
• TU : temps universel (Universal Time – UT). |
|
• UAM-V : Urban Airshed Model Variable-grid. |
|
• VE : véhicule électrique. |
|
• VP : véhicule particulier. |
|
• VPD : véhicule particulier diesel. |
|
• VPE : véhicule particulier essence. |
|
• VUL : véhicule utilitaire léger. |
Domaine d’étude
Le domaine de modélisation sélectionné mesure 200 km d’est en ouest et de 200 km du nord au sud, centré sur la ville de Lyon (Figure 1). Le maillage horizontal est régulier et homogène. Il est constitué de cellules de 4 km de côté.
À l’ouest du domaine, se situe le Massif central, au centre la Saône et le Rhône traversent des zones de plaine, puis à l’est se dessine un relief plus accidenté, celui des Alpes. Ainsi, le domaine de calcul
englobe la vallée du Rhône qui réunit à la fois des zones de plaine ainsi que des zones de moyennes et hautes montagnes. Cette région a été sélectionnée du fait de la diversité des émetteurs de polluants atmosphériques. En effet, la région lyonnaise est une zone de transit traversée par de grands axes routiers à trafic dense, notamment en ce qui concerne les poids lourds (A6, A7, A42, A43, A47, N7, etc.). Une activité industrielle intense est présente également dans cette région (Couloir de la chimie au sud de Lyon). La part non négligeable des forêts sur le domaine est aussi à prendre en considération.
Figure 1 : Le domaine de modélisation (200 × 200 km2) centré sur la ville de Lyon, France [3].
The modeling domain (200 × 200 km2) centered on the city of Lyon, France [3].
(© MapInfo®. Reproduit avec autorisation. © Claritas®. Reproduit avec autorisation).
(© MapInfo ® Reproduced with permission. © Claritas ® Reproduced with permission).
Cadastres des émissions
Outil de simulation
Le principe de constitution de tels cadastres consiste, à partir de données d’émissions atmosphériques disponibles, à répartir de manière spatiale (4 × 4 km2) et temporelle (1 heure) les émissions de la région étudiée selon les besoins du modèle photochimique. Il consiste également à fournir les espèces chimiques utilisées par le mécanisme chimique du modèle. Ceci est réalisé grâce à l’outil Emission Manager, développé par le bureau d’étude ARIA Technologies, qui est composé d’un module spécifique de calcul des émissions automobiles : EMIssion TRAfic (EMITRA).
EMITRA est conçu pour calculer les émissions du transport routier à partir de données de trafic : vitesse, nombre de véhicules, fraction des kilomètres véhicules circulant moteur froid. Ces données sont distribuées sur les axes routiers de la région d’étude. Les véhicules sont ventilés selon la répartition du parc de l’année considérée. Puis, à chaque catégorie de véhicule (selon la motorisation essence/diesel, la norme d’émission, la cylindrée) est attribué un facteur d’émission unitaire déterminé par polluant et suivant les conditions de circulation (urbain, route ou autoroute). Les émissions ainsi calculées tiennent compte des émissions à l’échappement, dont celles à froid, et des pertes par évaporation. Ces facteurs d’émissions proviennent de la base de données de l’outil européen d’inventaire des émissions automobiles COPERT II, COmputer Programme to calculate Emissions from Road Transport [4].
Source des données et méthodologie
Les cadastres des émissions constitués sont basés sur l’année 1995 et sont identiques pour les deux épisodes de juin 1995 et 1999. En effet, les marges d’incertitude reconnues sur ces inventaires couvrent l’évolution des émissions (amélioration des technologies, évolution du parc…) entre ces deux années [5].
L’inventaire a été réalisé grâce à la collaboration du Centre interprofessionnel technique d’études de la pollution atmosphérique (CITEPA) et de nombreux autres organismes parmi lesquels nous pouvons citer la Direction régionale des industries et de la recherche (DRIRE) et le Centre d’études techniques de l’équipement (CETE) de Lyon.
Les espèces chimiques émises documentées sont les suivantes : les oxydes d’azote (NOx), le monoxyde de carbone (CO), le dioxyde de soufre (SO2) et les composés organiques volatils non méthaniques (COVNM). La réactivité chimique des COVNM est fonction des espèces individuelles émises. Ainsi, pour chaque catégorie d’émetteur de COVNM, l’information sur la nature des différents composés a donc été documentée (voir p. 203).
Les émissions sont fournies par source regroupées en trois grandes classes : linéaire, surfacique et ponctuelle. Les émissions linéaires sont liées au trafic automobile des principaux axes routiers du domaine d'étude (autoroutes, nationales, départementales). Les sources surfaciques sont liées aux chauffages domestiques, aux émissions industrielles diffuses (stations-service, teintureries, etc.), aux émissions automobiles appartenant aux réseaux secondaires, à la présence de couverts végétaux, etc. Dans les sources ponctuelles, on regroupe les industries dont les émissions se font à haute altitude, généralement au-dessus de la première couche de la grille de modélisation (au-dessus de 50 m), complétées de quelques autres émetteurs moins élevés mais dont les émissions restent localisées, tels que les aéroports.
Les émissions annuelles par arrondissement administratif (Figure 2), établies par le CITEPA dans le cadre de Plans régionaux pour la qualité de l’air (PRQA)1 pour l’année 1994, sont fournies par espèce chimique, et par type de source émettrice classée selon la nomenclature européenne Selected Nomenclature for Air Pollution (SNAP) (jusqu’au niveau 3 de la nomenclature) [5]. À l’aide d’Emission Manager, ces émissions sont désagrégées avec une résolution horaire (voir ci-dessous) et sur des mailles de 4 km × 4 km (voir ci-contre), afin de remplir les besoins du modèle UAM-V.
Figure 2 : Arrondissements administratifs définis par le CITEPA pour la répartition des émissions [3].
Administrative districts of CITEPA for emissions allocation [3].
© MapInfo ®. Reproduit avec autorisation. © Claritas ®. Reproduit avec autorisation.
© MapInfo ® Reproduced with permission. © Claritas ® Reproduced with permission.
Les résultats en sortie d’Emission Manager correspondent à la combinaison des trois étapes consécutives suivantes :
-

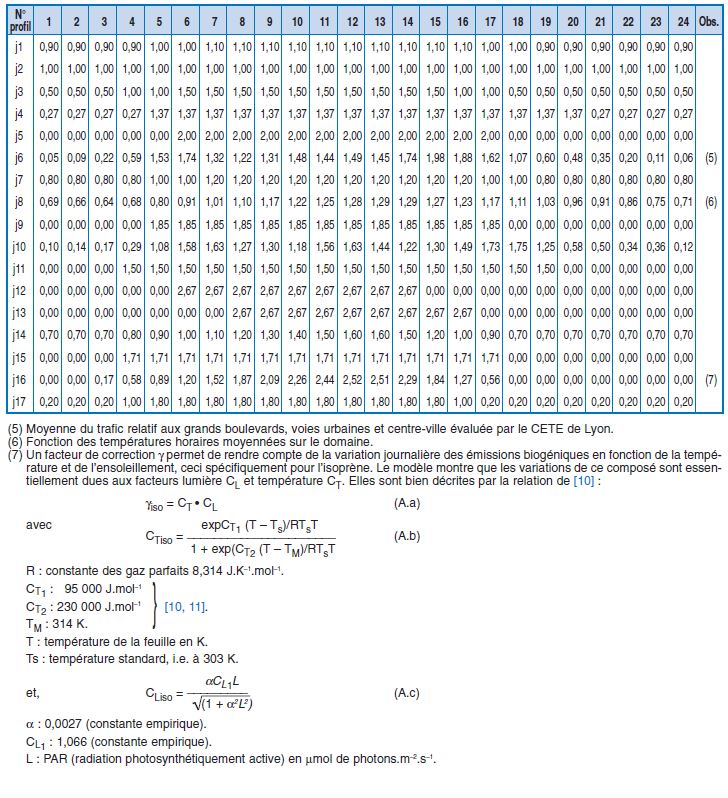

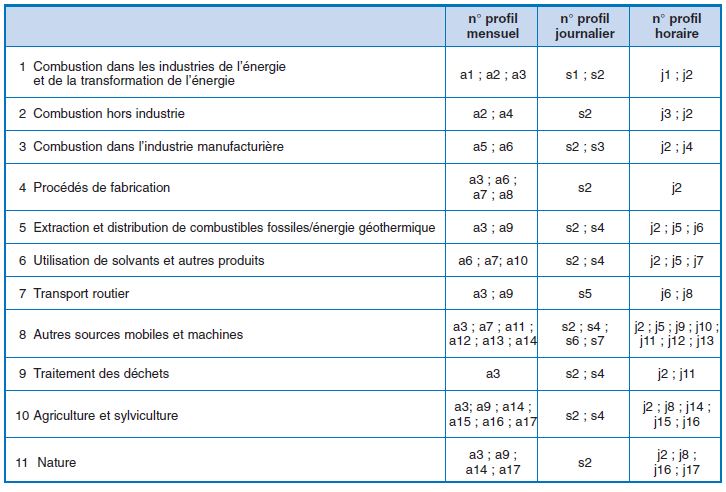

la résolution temporelle : à partir des émissions annuelles du PRQA, le modèle effectue une répartition horaire de ces émissions. Il faut donc définir des clés de répartition temporelle (annuelle, hebdomadaire et journalière), afin de convertir les moyennes annuelles en valeurs horaires. La température, la durée d’insolation, les cycles de production, le temps de travail et les statistiques du trafic sont les principaux indicateurs utilisés pour la modulation temporelle par type d’activité (voir Annexe 1 p. 208-210). À titre d’exemple, l’évolution horaire du trafic automobile est la moyenne du trafic relatif aux grands boulevards, aux voies urbaines et au centre-ville, évalué par le CETE de Lyon (Figure 3) ;
-
la répartition spatiale : les émissions surfaciques, établies à l’échelle de l’arrondissement administratif, sont projetées sur le domaine maillé. Nous avons prévu dans une prochaine étape de répartir plus finement ces émissions à l’intérieur de chaque arrondissement en utilisant des « substituts d’activité » tels que la population (Institut national de la statistique et des études économiques – INSEE), l’occupation des sols (Corine Land Cover, Institut géographique national – IGN), etc. Quant aux émissions des sources ponctuelles, elles sont localisées selon les coordonnées géographiques de leurs émetteurs. Pour les besoins de la mise en œuvre de scénarios automobiles une répartition spatiale affinée du trafic automobile a été réalisée sur le domaine d’étude. Tout d’abord, les émissions linéaires du PRQA des axes routiers principaux (Figure 4) sont injectées le long de ces voies de circulation pour tout le domaine d’étude à l’exception de l’agglomération lyonnaise, la COURLY. Effectivement, ici les émissions ont été calculées à l’aide d’EMITRA (voir principe, Figure 5) à partir de sorties du modèle de trafic utilisé au CETE de Lyon : POLYDROM. Il s’agit en fait des vitesses, du nombre de véhicules et du pourcentage de kilomètres véhicules circulant moteur à froid qui sont documentés pour les axes exposés en figure 6 selon le parc de véhicules préconisé par le CITEPA (≈ 60 catégories).
-
la spéciation en espèces COVNM du modèle : les émissions de COVNM du CITEPA sont classées par procédé distribué selon les catégories SNAP. À chaque catégorie SNAP correspond un profil de spéciation en espèces chimiques réelles COVNM. Cette spéciation en espèces individuelles provient de l’inventaire d’émissions GENEMIS, qui a été développé par l’équipe de M. Friedrich de l’université de Stuttgart, en Allemagne [6]. Cette répartition en espèces réelles est ensuite agrégée en espèces du modèle du code photochimique utilisé, en l’occurrence Carbon-Bond mechanism IV (CB-IV) le mécanisme chimique d’UAM-V.

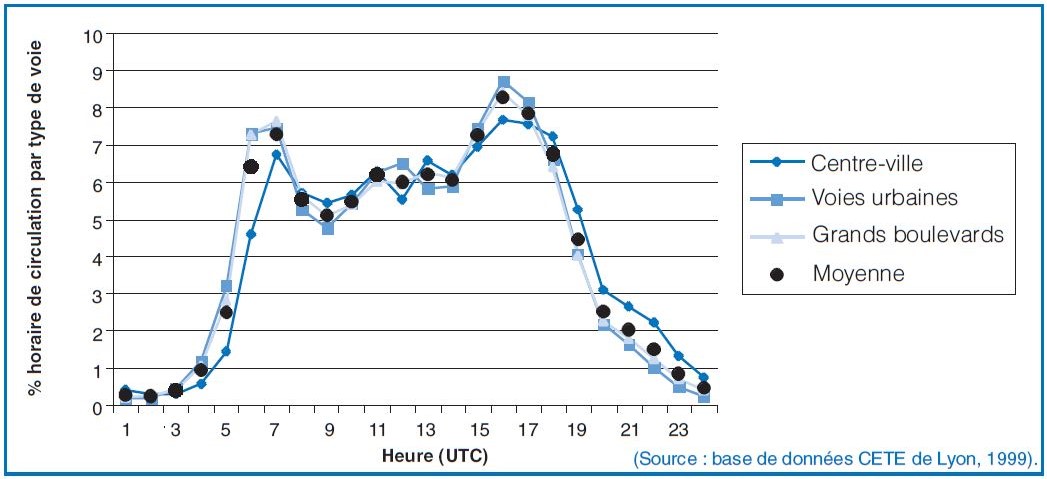

Figure 3 : Profils horaires de trafic automobile associés au centre-ville, aux voies urbaines, aux grands boulevards et profil moyen [3].
Hourly traffics of city, urban streets and large streets and mean traffic [3].
© MapInfo ®. Reproduit avec autorisation. © Claritas ®. Reproduit avec autorisation.
© MapInfo ® Reproduced with permission. © Claritas ® Reproduced with permission.
Figure 4 : Répartition des émissions linéaires (axes bleus) sur le domaine de modélisation [3].
Spatial location of traffic emissions (blue line) on modeling domain [3].

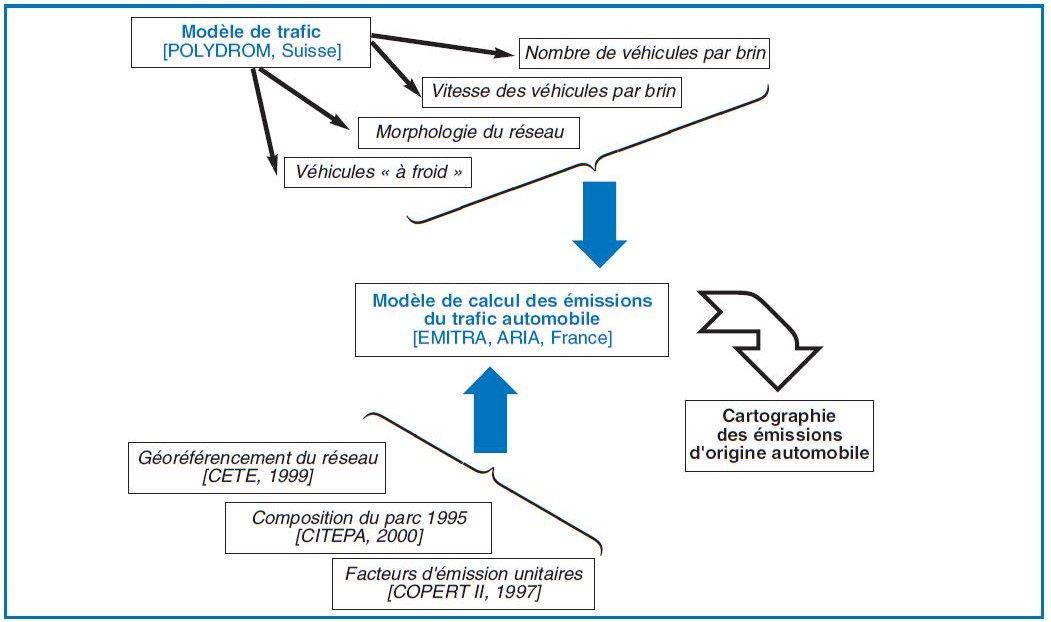

Figure 5 : Principe du modèle d'inventaire des émissions, EMITRA, à partir de données du trafic routier [3].
Traffic emissions modeling chain, EMITRA, with its input data [3].
Figure 6 : Description du réseau routier de la COURLY : ≈ 50 × 50 km2 [3].
The road network of the COURLY: ≈ 50 × 50 km2 [3].
© MapInfo ®. Reproduit avec autorisation. © Claritas ®. Reproduit avec autorisation.
© MapInfo ® Reproduced with permission. © Claritas ® Reproduced with permission.
Remarques sur la réalisation du cadastre
Analyse de la méthodologie
Ce travail d’élaboration d’un cadastre des émissions nous a montré que les bases de données disponibles ne sont pas toujours adaptées aux besoins des modèles. Les points qui suivent illustrent ce constat [7].
Ces cadastres constituent les données d’entrée de la modélisation et sont la base de la réalisation de scénarios de modification des émissions [8]. Les inventaires régionaux actuellement disponibles n'ont pas les résolutions spatiale et temporelle ainsi que la spéciation des composés émis adéquates aux entrées des modèles photochimiques. De ce fait, il est indispensable de recourir à des hypothèses pour combler ce manque. C’est ainsi que, dans le cadre d’un groupe de travail du Fonds de soutien aux hydrocarbures2 (FSH), nous avons établi une base de données relative aux clés de répartitions temporelles des émissions (voir Annexe 1, p. 208-210). De plus, par rapport à ce qui a été réalisé jusqu’à maintenant, des affinements sur la répartition spatiale des émissions sont encore possibles ainsi qu’une spéciation plus fine des espèces réelles COVNM et qui soit dans la mesure du possible caractéristique des émissions françaises.
L’utilisation des résultats de modèle de trafic, pour réaliser l’inventaire des émissions du transport routier sur Lyon, présente deux difficultés majeures. Les données disponibles sont celles des heures de pointe (matin et soir) et non les valeurs horaires au cours de la journée. De plus, le nombre de véhicules est donné toutes catégories confondues (véhicules légers et poids lourds). Des solutions provisoires peuvent être envisagées afin de résoudre ce problème, mais elles peuvent engendrer des incertitudes supplémentaires aux données d'entrée, telles que l'application d'un parc national sur une ville.
Limite de la méthodologie
L’évaluation des émissions est entachée d’incertitudes variables selon principalement la nature de l’activité. Ainsi, des données consolidées concernant les émissions biogéniques seraient nécessaires. Effectivement, les incertitudes liées à cette source diffuse sont très élevées, de l’ordre de quelques centaines de pourcent [9] comparées aux erreurs de quelques dizaines de pour-cent pour les émissions canalisées liées aux activités humaines du type industrie ou automobile. On note également que les émissions d’oxydes d’azote des sols fertilisés ne sont pas répertoriées dans les inventaires actuels. Ces questions sont d'autant plus préoccupantes que, au cours de ces deux épisodes modélisés en période estivale, les émissions de COV en zone forestière et de NOx en région fortement agricole sont importantes.
Avant de clore ce paragraphe, il faut préciser que l’utilisation de données très affinées génère un coût financier et en temps de calcul. C’est pourquoi, avant de recourir à de telles données, nous devons nous assurer au préalable des améliorations obtenues sur les résultats de modélisation. L’analyse de sensibilité est le meilleur moyen d’évaluer l’incidence de la variation de chaque donnée d’entrée sur les résultats du modèle et ainsi d’identifier les paramètres d’entrée pour lesquels une bonne documentation est nécessaire.
Résultats de l’inventaire
L’étude ainsi menée a permis d’estimer les émissions horaires sur tout le domaine. Nous présentons respectivement en figure 7 et en figure 8 la carte spatiale des émissions journalières de NOx (a) et d’hydrocarbures réactifs (HCR) (b) pour les sources surfaciques (dont automobiles) et ponctuelles.
Sur le cadastre des émissions surfaciques des NOx (Figure 7a), les grands axes routiers sont bien visibles reliant les grands centres urbains : Lyon, Saint-Étienne, Grenoble et Valence. Sur la figure 7b, les émissions surfaciques d’hydrocarbures sont essentiellement émises dans les grandes villes : Lyon, Saint-Étienne, Chambéry, Grenoble et Valence.
La figure 8 illustre la localisation de chacune des grandes industries émettrices de polluants dans l’atmosphère : de NOx pour la figure 8a et d’hydrocarbures pour la figure 8b. Le diamètre des cercles étant proportionnel à la quantité émise.
Le tableau 1 résume la répartition des émissions journalières (en %) par type d’activité calculées par l’outil Emission Manager à partir des meilleures données actuellement disponibles, pour la totalité du domaine, sur la période considérée.

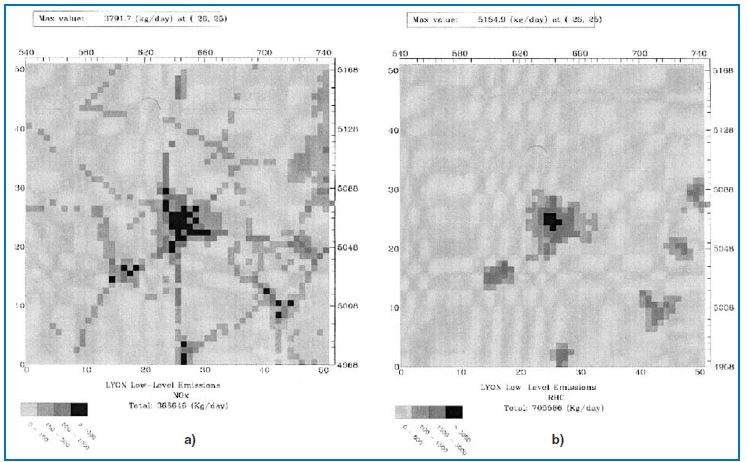

Figure 7 : Cadastres des émissions surfaciques (dont les émissions automobiles) de NOx et de HCR pour une journée de juin sur le domaine lyonnais [3].
NOx and RHC daily gridded area emissions (with traffic) for a typical day of June in the Lyon domain [3].

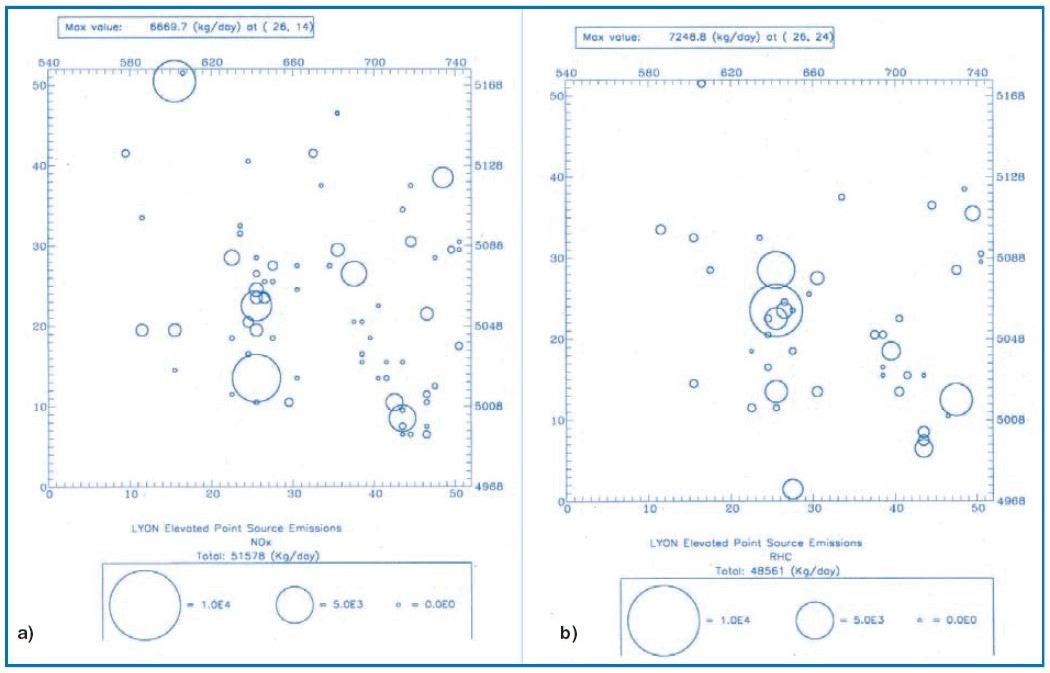

Figure 8 : Cadastres des émissions des sources ponctuelles de NOx et de HCR pour une journée de juin sur le domaine lyonnais [3].
NOx and RHC daily gridded elevated point emissions (with traffic) for a typical day of June in the Lyon domain [3].
Tableau 1 : Répartition relative ( %) des émissions par type d’activité d’une journée de juin 1995 sur le domaine d’étude lyonnais [3].
Relative distribution (%) of emissions per activity for a typical day of June in the Lyon domain [3].
|
NOx |
HC |
|
|
Combustion |
12 |
4 |
|
Procédés de production |
1 |
2 |
|
Extraction et distribution de combustibles fossiles |
0 |
3 |
|
Utilisation de solvants |
0 |
28 |
|
Transport routier |
74 |
40 |
|
Transport non routier |
11 |
3 |
|
Traitement et élimination des déchets |
2 |
0 |
|
Biogénique |
0 |
21 |
|
Total |
100 |
100 |
Le tableau ci-dessus révèle que le transport routier, parmi les sources documentées, est le principal émetteur d’oxydes d’azote sur le domaine d’étude.
Quant aux hydrocarbures, les sources majeures sont le trafic routier, l’utilisation de solvants et les sources naturelles.
Conclusion
Le travail de collecte des données brutes (émissions, localisation et caractéristiques des émetteurs, etc.) est une des phases les plus longues dans une étude de modélisation photochimique. En effet, la qualité d’une modélisation commence par la qualité des données en entrée et on constate que les bases de données disponibles ne sont pas forcément adaptées à la modélisation. Les améliorations majeures sont spécifiquement attendues sur la finesse des résolutions spatiale et temporelle des émissions ainsi que de la spéciation des espèces chimiques. Elles sont également souhaitées sur les données relatives au trafic, i.e. des sorties de modèle trafic appropriées à la modélisation et pas seulement à la gestion du trafic. Des données de parc spécifiques à chaque région seraient également nécessaires.
Cette étude a mis également en évidence les très grandes incertitudes qui entachent certains secteurs, notamment les émissions de COV biogéniques et l’absence d’inventaire des émissions de NOx agricoles.
À l’heure actuelle, ces cadastres ont été construits à partir des meilleures données disponibles et alimentent le modèle photochimique eulérien UAM-V. Ils demandent, bien sûr, d'être encore affinés et en priorité pour les paramètres où UAM-V montrera les plus grandes sensibilités.




![Figure 3 : Profils horaires de trafic automobile associés au centre-ville, aux voies urbaines, aux grands boulevards et profil moyen [3].Hourly traffics of city, urban streets and large streets and mean traffic [3].](docannexe/image/1607/img-4-small800.jpg)
![Figure 4 : Répartition des émissions linéaires (axes bleus) sur le domaine de modélisation [3].Spatial location of traffic emissions (blue line) on modeling domain [3].](docannexe/image/1607/img-5-small800.jpg)

![Figure 7 : Cadastres des émissions surfaciques (dont les émissions automobiles) de NOx et de HCR pour une journée de juin sur le domaine lyonnais [3].NOx and RHC daily gridded area emissions (with traffic) for a typical day of June in the Lyon domain [3].](docannexe/image/1607/img-7-small800.jpg)


![Modulations mensuelles des 17 clés [3].Monthly modulations of 17 keys [3]](docannexe/image/1607/img-10.jpg)

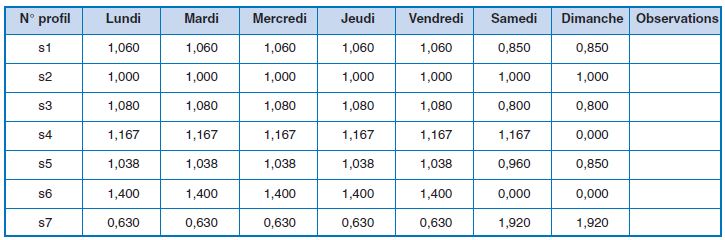

![Modulations journalières des 7 clés [3].Daily modulations of 7 keys [3].](docannexe/image/1607/img-11.jpg)
